建模过程1.【上视基准面】画圆、圆弧。(只有小圆弧是实线)2.【上视基准面】画两根样条曲线。(SolidWorks样条曲线【相切控标】的显示与标注)3.【基准面】参考:上视基准面、中心线。4.【基准面1】上画圆弧,与左侧构造线相切。5.【曲面旋转】。6.【曲面拉伸】。7.【曲面剪裁】剪裁类型:相互;移除选择:蓝色面。8.【删除面】


建模过程

2.【上视基准面】画两根样条曲线。(SolidWorks样条曲线【相切控标】的显示与标注)

3.【基准面】参考:上视基准面、中心线。

4.【基准面1】上画圆弧,与左侧构造线相切。

5.【曲面旋转】。

6.【曲面拉伸】。

7.【曲面剪裁】剪裁类型:相互;移除选择:蓝色面。

8.【删除面】删除蓝色面。(没有剪裁干净)

9.【上视基准面】画样条曲线,两个相切控标添加:平行几何关系。

10.【右视基准面】画样条曲线,两端分别添加:水平、竖直关系。

11.【投影曲线】草图上草图。

12.【3D草图】画一个:点 。

13.【边界曲面】方向1:点、小圆弧。

13-1.方向二:边线——投影曲线——边线。

14.【删除/保留实体】删除剪裁时剩下的曲面。

15.【移动/复制实体】复制:11个 ;旋转点:原点;Y轴:30度 。

16.【平面区域】。

17.【曲面缝合】勾选:创建实体。

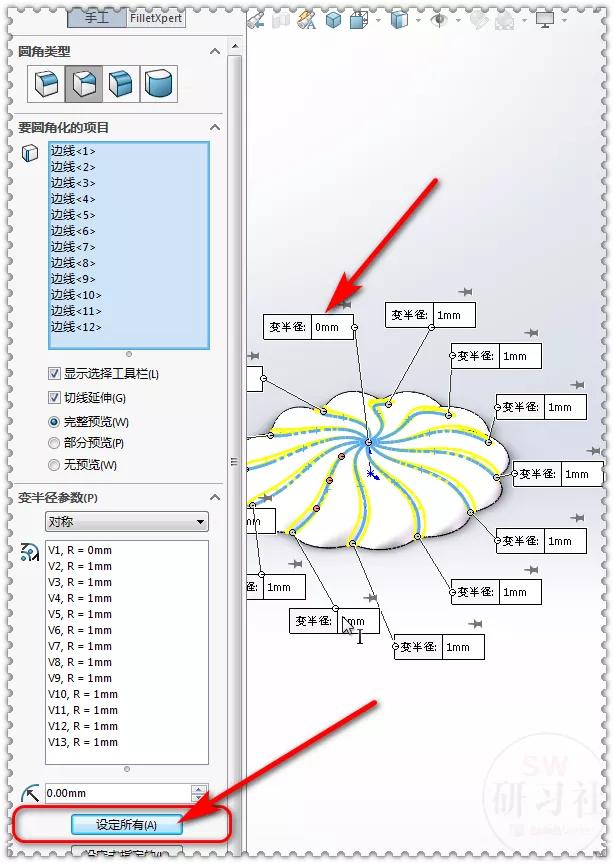

18.【圆角】变量大小圆,半径:1 。

18-1.设定所有,然后把中间的改为:0 ,其他不变。

19.【镜像】实体。

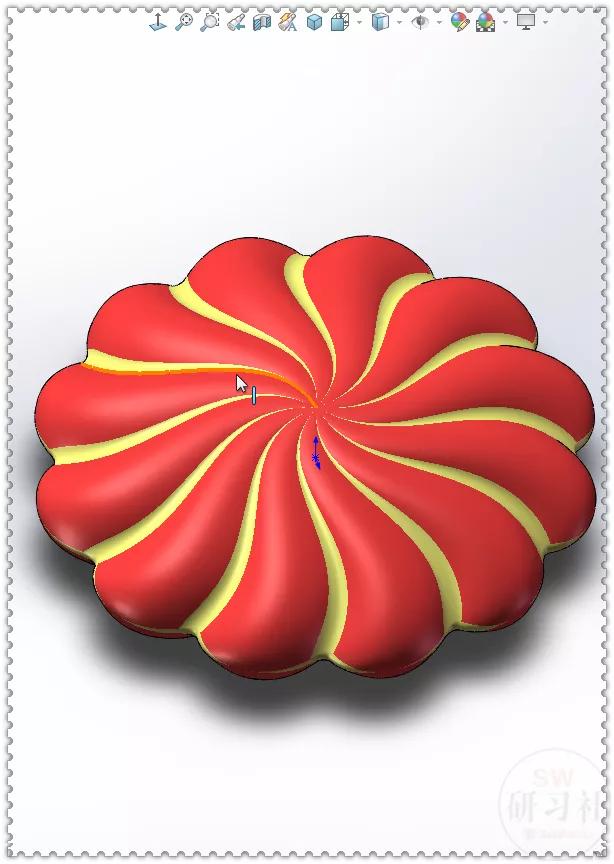

20.添加颜色。

21.完成。
