问题描述：
部分设计人员反馈批量打印PDF，预览是正常的。但是转好图后，图框内的有些内容就移位了，表现为文字显示异常。（字体压线，超框，变形等）
这个是打印驱动设置的问题

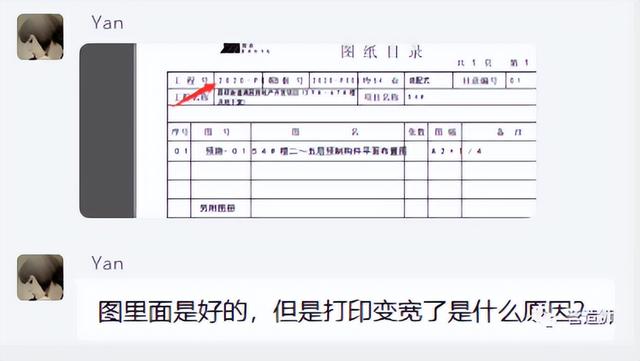

如上图，转图前预览是正常的，转成PDF后工程号和项目号超出了图框线的范围。
解决办法：
在CAD里，输入Ctrl+P命令
调出【打印-模型】设置界面，打印机名称选择“DWG TO PDF.pc3”，打开“特性”设置界面
选择自定义特性
勾选“全部捕获、作为几何图形”。点“确定”，问题解决。
高版本的CAD是去除勾选“捕获图形中使用的字体”，然后勾选上“将所有文字转换为几何图形”。点“确定”问题解决。
