建模步骤
1.【前视基准面】画草图。
2.【基体法兰】两侧对称：100 ；钣金厚度：1.5 ，反向；半径：1.5 。
3.在钣金侧面画草图，镜像到另一侧。
4.【拉伸切除】与厚度相等。
5.另一侧相同，现在画草图再【拉伸切除】。
6.【边线法兰】法兰长度：成形到一定点；法兰位置：折弯在外。
7.【边线法兰】发现底部有重合，编辑法兰轮廓。
7-1.修改草图，然后点上一步。
7-2.编辑另一根边线。
7-3.退出后发现：圆角有多余的部分。（后面会展开后进行切除）
8.领一侧相同，【边线法兰】编辑法兰轮廓。
8-1.圆角也有多余的地方。
9.【展开】收集所有折弯。
10.在四个角画草图。
11.【拉伸切除】。
12.【折叠】。
12-1.切除后的圆角。

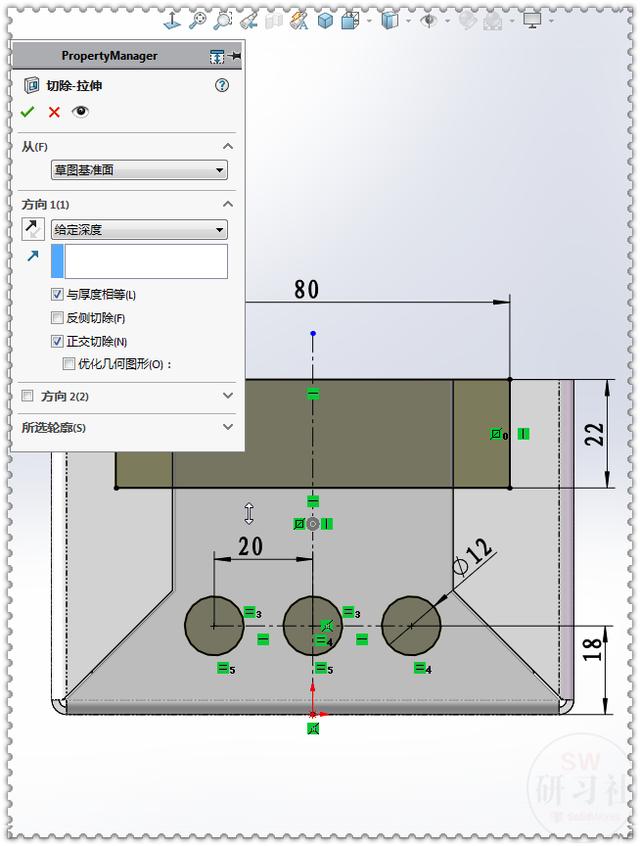

13.【拉伸切除】在侧面画草图，勾选：与厚度相等。
14.【薄片和槽口】薄片边线：左侧蓝色边线；槽口面：右侧面；起始点偏移：5；实例数：1；
14-1.长度：10；高度—给定深度：3 ；勾选：无穿透切割。
15.右侧相同。
16.【薄片和槽口】起始、结束点偏移距离：5 ；实例数：3 ；长度：10 ；高度：3；勾选：无穿透切割。
17.右侧再用一个薄片和槽口，参数相同。
18.【设计库】找到软件自带的成形工具，添加到钣金上。
18-1.点：反转工具，旋转：270度。
18-2.位置：添加尺寸、几何关系。
19.【线性阵列】方向：边线；间距：15 ，数量：4个 。
20.再添加一个成形工具。
21.【镜像】。
22.【展平】。
23.完成。
