sw曲面建模教程（sw曲面设计教程）

admin • • 女宝宝起名 • 阅读 317

建模步骤1.【前视基准面】画样条曲线。2.【曲面旋转】反向：90度。3.【右视基准面】画斜线。4.【分割线】分割类型：投影。5.【前视基准面】画直线、样条曲线。6.【分割线】投影到蓝色面。7.分割后的样子。8.【点】选择：蓝色边

sw曲面建模教程（sw曲面设计教程）

sw曲面建模教程（sw曲面设计教程）

sw曲面建模教程（sw曲面设计教程）

建模步骤

1.【前视基准面】画样条曲线。

sw曲面建模教程（sw曲面设计教程）

2.【曲面旋转】反向：90度。

sw曲面建模教程（sw曲面设计教程）

3.【右视基准面】画斜线。

sw曲面建模教程（sw曲面设计教程）

4.【分割线】分割类型：投影。

sw曲面建模教程（sw曲面设计教程）

5.【前视基准面】画直线、样条曲线。

sw曲面建模教程（sw曲面设计教程）

6.【分割线】投影到蓝色面。

sw曲面建模教程（sw曲面设计教程）

7.分割后的样子。

sw曲面建模教程（sw曲面设计教程）

8.【点】选择：蓝色边线；均匀分布：5个。

sw曲面建模教程（sw曲面设计教程）

9.【等距曲面】距离：0 ，就变成复制曲面了。

sw曲面建模教程（sw曲面设计教程）

10.【删除面】。（暂时隐藏等距曲面）

sw曲面建模教程（sw曲面设计教程）

10-1.显示等距曲面。

sw曲面建模教程（sw曲面设计教程）

11.【右视基准面】画圆弧，添加相等几何关系。

sw曲面建模教程（sw曲面设计教程）

12.【曲面拉伸】。

sw曲面建模教程（sw曲面设计教程）

13.【圆角】半径：3 。

sw曲面建模教程（sw曲面设计教程）

14.【曲面放样】轮廓：蓝色面的边线；起始/结束约束：与面相切。

sw曲面建模教程（sw曲面设计教程）

14-1.引导线：紫色边线。

sw曲面建模教程（sw曲面设计教程）

14-2.隐藏或删除拉伸曲面。

sw曲面建模教程（sw曲面设计教程）

15.【曲面缝合】勾选：合并实体。

sw曲面建模教程（sw曲面设计教程）

16.【圆角】半径：3。（顶部的宽度改成了1.5）

sw曲面建模教程（sw曲面设计教程）

17.【镜像】实体；勾选：缝合曲面。

sw曲面建模教程（sw曲面设计教程）

15.继续【镜像】实体；勾选：缝合曲面。

sw曲面建模教程（sw曲面设计教程）

19.【平面区域】。

sw曲面建模教程（sw曲面设计教程）

20.【曲面缝合】勾选：创建实体。

sw曲面建模教程（sw曲面设计教程）

21.【抽壳】厚度：1 。

sw曲面建模教程（sw曲面设计教程）

22.【圆角】完全圆角。

sw曲面建模教程（sw曲面设计教程）

23.【视图】-【显示】-【切边不可见】。

sw曲面建模教程（sw曲面设计教程）

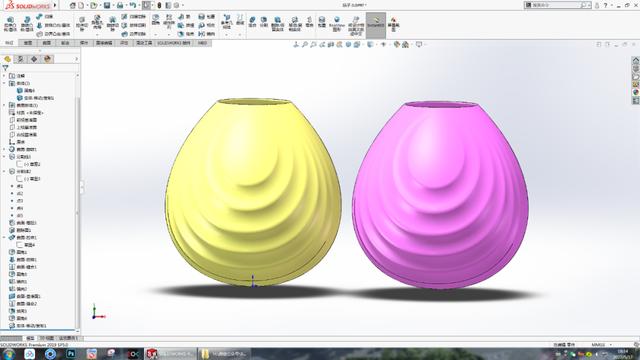

24.完成。

sw曲面建模教程（sw曲面设计教程）
