建模步骤

1.【前视基准面】画草图。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

1-1.用直线连接各个端点，四根实线添加：相等几何关系。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

1-2.粉色三角形添加：相等几何关系。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

1-3.画直径：5的圆，与大圆相切；两根粉色直线添加：相等几何关系。（草图只有两个驱动尺寸：80和5）

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

2.【前视基准面】画两个圆，剪裁圆。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

3.【旋转】。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

4.【前视基准面】画3点边角矩形，添加：对称几何关系、与大圆相切。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

5.【旋转】。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

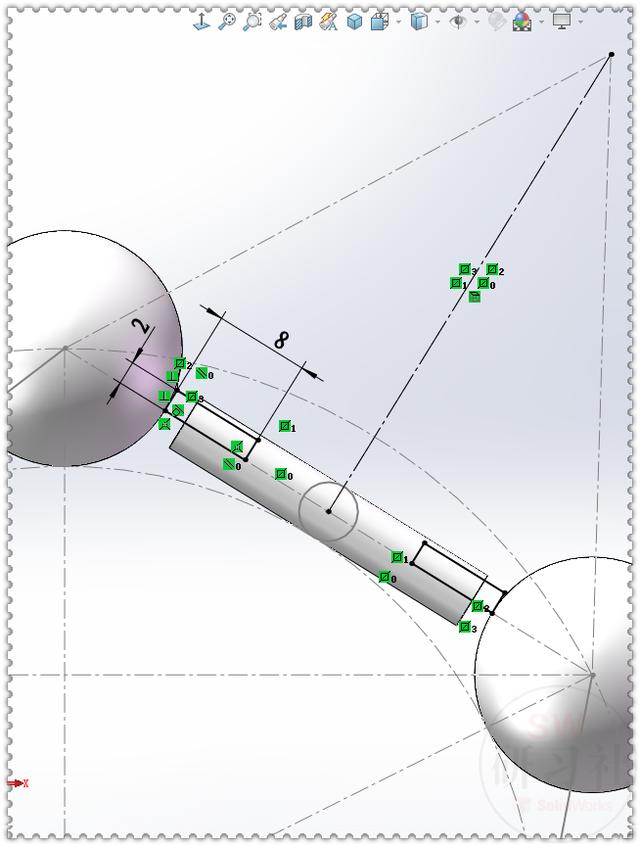

6.【前视基准面】画三点边角矩形，镜像。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

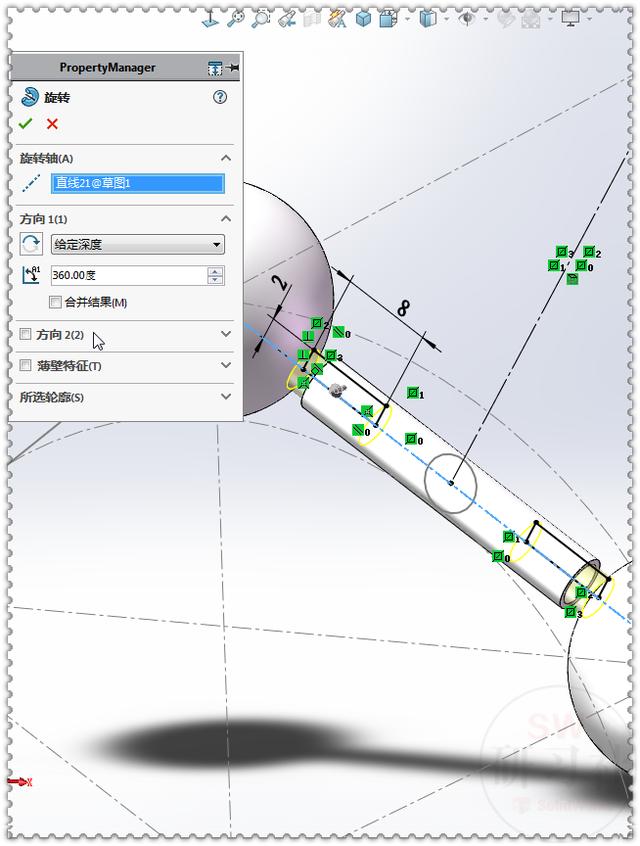

7.【旋转】去掉：合并结果。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

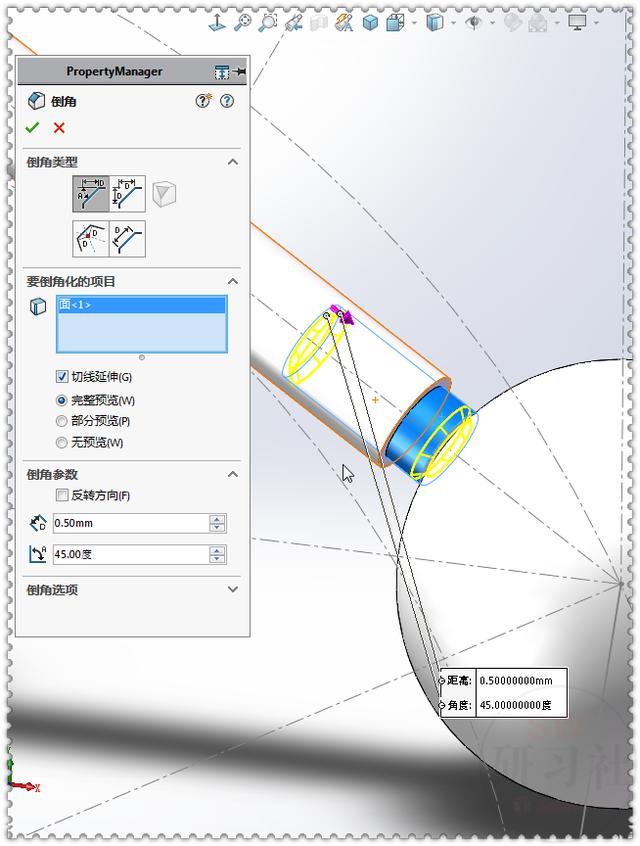

8.【倒角】0.5×45° 。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

9.另一端也【倒角】。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

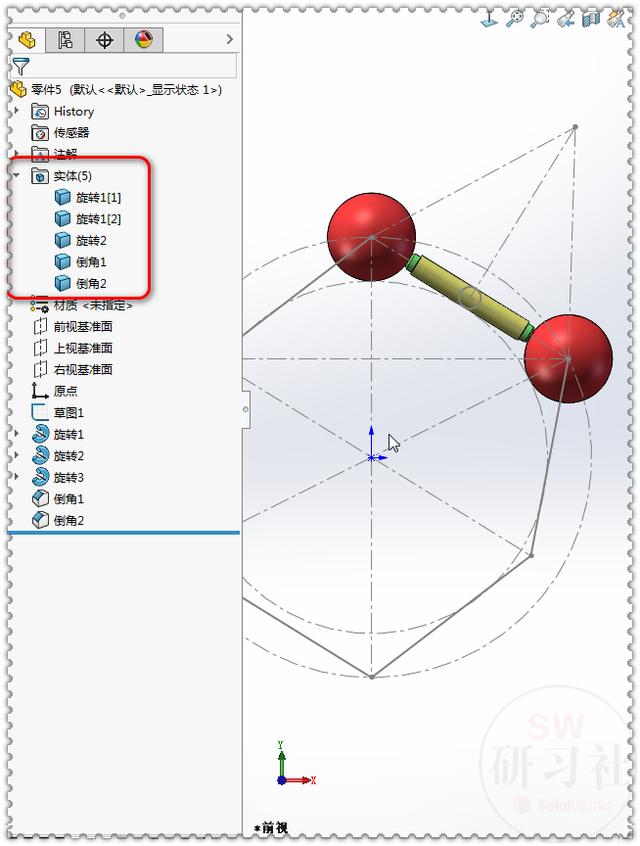

10.目前共有5个实体。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

11.【移动/复制实体】选择管和两个端头，复制：3个；围绕蓝色中心线旋转：72度。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

13.【移动/复制实体】选择13个蓝色实体，复制：4个；旋转点：原点，Y轴：72度。（复制后共66个实体）

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

14.【移动/复制实体】选择上层所有蓝色实体，复制：1个；旋转点：原点；X轴：180度，Y轴：36度。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

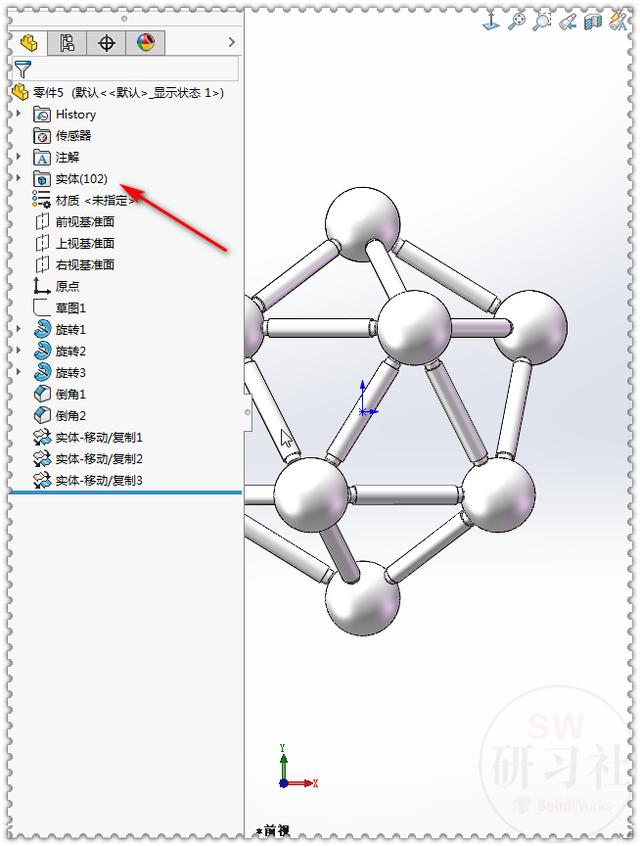

15.共102个实体。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

16.测量体积：6.162，正确。（图纸：6.1616）

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）

17.完成。

solidworks滚花纹怎么画（solidworks表面怎么画直纹滚花）
